Demo-Set Einfache elektrische Stromkreise, magnethaftend
Mit dem Demo-Set Einfache elektrische Stromkreise können Sie Ihren Schülern die Grundlagen der Elektrizität vermitteln!

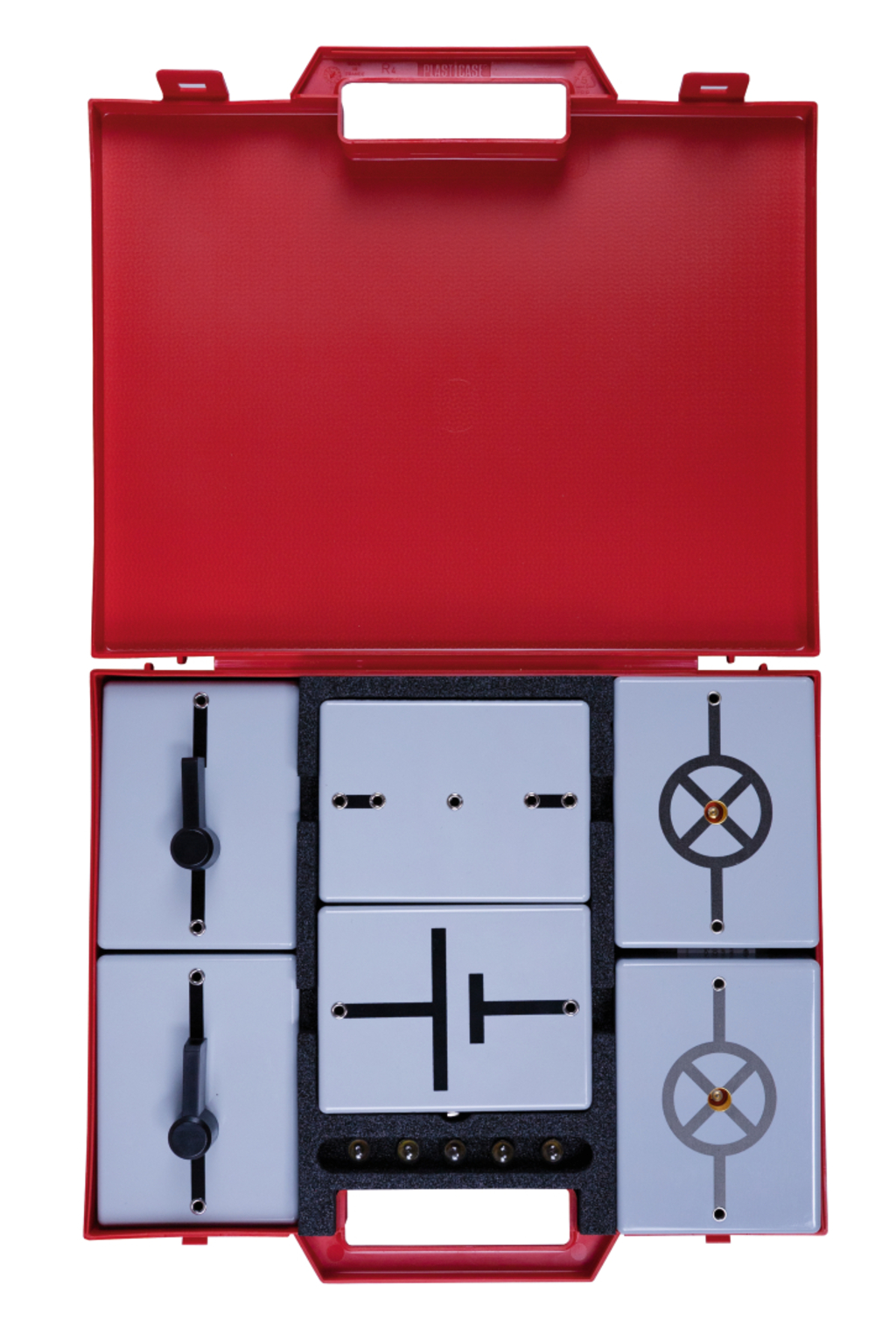

Dieses Set besteht aus verschiedenen Kunststoffsockeln mit Bauteilen, die Sie zu einfachen Stromkreisen verbinden können. Die Sockel haften magnetisch und können auf einem Tisch oder an einer Metalltafel angebracht werden.
Jeder Sockel zeigt das Schaltsymbol in Schwarz, so dass die Funktion der Bauteile klar ist. Alle Sockel verfügen über 4-mm-Buchsen, für die problemlose Kabelverbindung.
Der Stromversorgungs-Baustein ist mit einem Batteriehalter für zwei

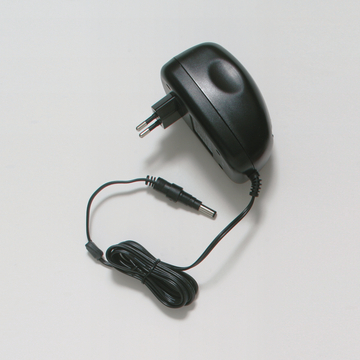

Mignonzellen (AA) und einer Niedervolt-Steckbuchse zum alternativen Anschluss des Stecker-Netzgeräts 68534 ausgestattet
Das Demo-Set Einfache elektrische Stromkreise ist ein perfektes Lernmittel für den Physik- oder Technikunterricht. Es unterstützt das Verständnis für elektrische Stromkreise und logische Schaltungen.
Das Produkt enthält eine Anleitung mit Bildern und detaillierter Beschreibung.
-
1 - Einfacher Stromkreis mit Glühlampe
Versuch "Einfacher Stromkreis mit Glühlampe"
Die Schüler*innen beobachten die Auswirkung auf die Glühlampe.
-
2 - Erweiterter Stromkreis mit Schalter und Glühlampe
Versuch "Erweiterter Stromkreis mit Schalter und Glühlampe"
Die Schüler*innen beobachten die Auswirkung auf die Glühlampe mit einem Schalter.
-
3 - Reihenschaltung mit zwei Glühlampen
Versuch "Reihenschaltung mit zwei Glühlampen"
Eine Glühlampe wird in Reihe aus einem Lampen-Baustein ausgeschraubt und der Schalter abermals mehrmals geschlossen und geöffnet. Die Auswirkung auf die andere Glühlampe wird beobachtet.
-
4 - Parallelschaltung mit zwei Glühlampen
Versuch "Parallelschaltung mit zwei Glühlampen"
Eine Glühlampe wird parallel aus einem Lampen-Baustein ausgeschraubt und der Schalter abermals mehrmals geschlossen und geöffnet. Die Auswirkung auf die andere Glühlampe wird beobachtet.
-
5 - Elektrische Leiter und Nichtleiter
Versuch "Elektrische Leiter und Nichtleiter"
Nacheinander werden verschiedene Materialproben als Verbindung in die Abgreifklemmen geklemmt und die Auswirkungen auf die Glühlampe beobachtet.
-
6 - Logische Schaltung UND
Versuch "Logische Schaltung UND"
Mit diesem Experiment lässt sich die logische Funktion UND realisieren, die eine grundlegende Funktion aller elektrischen und elektronischen Rechenmaschinen darstellt.
-
7 - Logische Schaltung ODER
Versuch "Logische Schaltung ODER"
Mit dieser Schaltung lässt sich die einfachste Form der logischen Funktion ODER realisieren, die eine grundlegende Funktion aller elektrischen und elektronischen Rechenmaschinen darstellt.
- 1 × Glühlampen E10/2,5V/0,2A, klar, Packung 10 Stück
- 1 × Materialproben, Satz 14 Stück
- 2 × Exp. Kabel schwarz, 25 cm
- 4 × Exp. Kabel schwarz, 10 cm
- 1 × Mignonbatterie, 1,5 V, Alkaline, Satz 4 Stück
- 1 × Baustein Prüfstrecke, magnethaftend
- 1 × Baustein Stromversorgung, magnethaftend
- 2 × Baustein Ein/Ausschalter, magnethaftend
- 2 × Baustein Glühlampenfassung E10, magnethaftend
- 1 × Kunststoffkoffer R4 320/245/50 mm
- 1 × Schaumstoffeinsatz 320/240/45 mm
- 1 × Faltkarton Päckchen, lang 360/265/110
