Einsatz: Schülerexperimente zur Herzaktivität, Muskelaktivität und physiologischen Reaktionen im Biologie- und naturwissenschaftlichen Unterricht

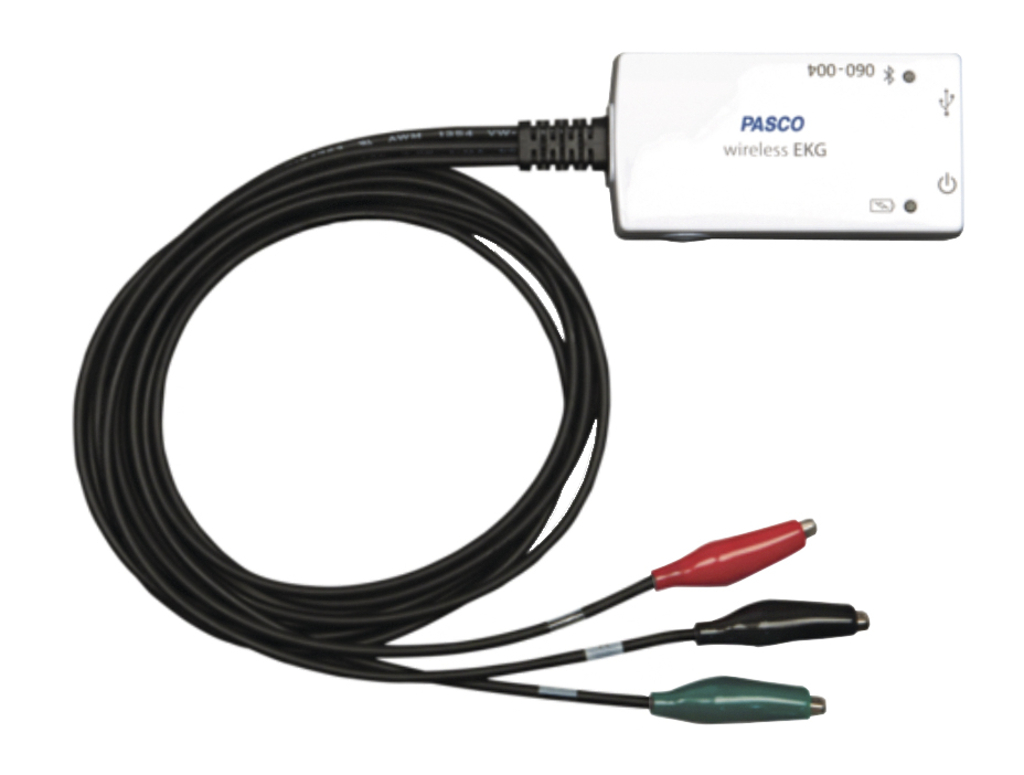

Mit dem PASCO Smart EKG-Sensor lassen sich die bei der Aktivität von Herz und Muskeln entstehenden elektrischen Signale in Echtzeit erfassen. Die Herzfrequenz wird in Schlägen pro Minute (bpm) ausgegeben, während die gemessene Spannung in Millivolt als EKG-Kurve dargestellt werden kann.

Im Unterricht können Schülerinnen und Schüler beispielsweise die Auswirkungen von Bewegung und Entspannung auf die Herzfrequenz untersuchen oder EKG-Kurven unter unterschiedlichen Bedingungen vergleichen. Der Sensor eignet sich darüber hinaus zur Untersuchung elektrischer Signale der Muskulatur und kann damit auch für Experimente zu Reflexen und Muskelermüdung eingesetzt werden.

Der Sensor arbeitet mit einem Drei-Elektroden-System und selbstklebenden Einwegelektroden. Die kabellose Verbindung mit geeigneten Endgeräten unterstützt flexible Versuchsaufbauten. Ein interner Speicher ermöglicht zudem das Aufzeichnen und spätere Übertragen von Messdaten.

Hinweis: Der PASCO Smart EKG-Sensor ist ausschließlich für Ausbildungs- und Unterrichtszwecke vorgesehen und kein Medizinprodukt. Er darf nicht für medizinische Tests oder Diagnosen verwendet werden.

Der PASCO Smart EKG-Sensor wird in Zusammenarbeit mit der Conatex-Didactic Lehrmittel GmbH angeboten.

Technische Daten

Messgrößen: Herzfrequenz und elektrische Spannung
Herzfrequenz: Ausgabe in bpm
Spannung: Ausgabe in mV
Elektroden: Drei-Elektroden-System mit selbstklebenden Einwegelektroden
Datenübertragung: kabellos; Messdaten können außerdem im internen Speicher aufgezeichnet werden
