Elektrische Aktivitäten und Signale im Körper mit Vernier messen

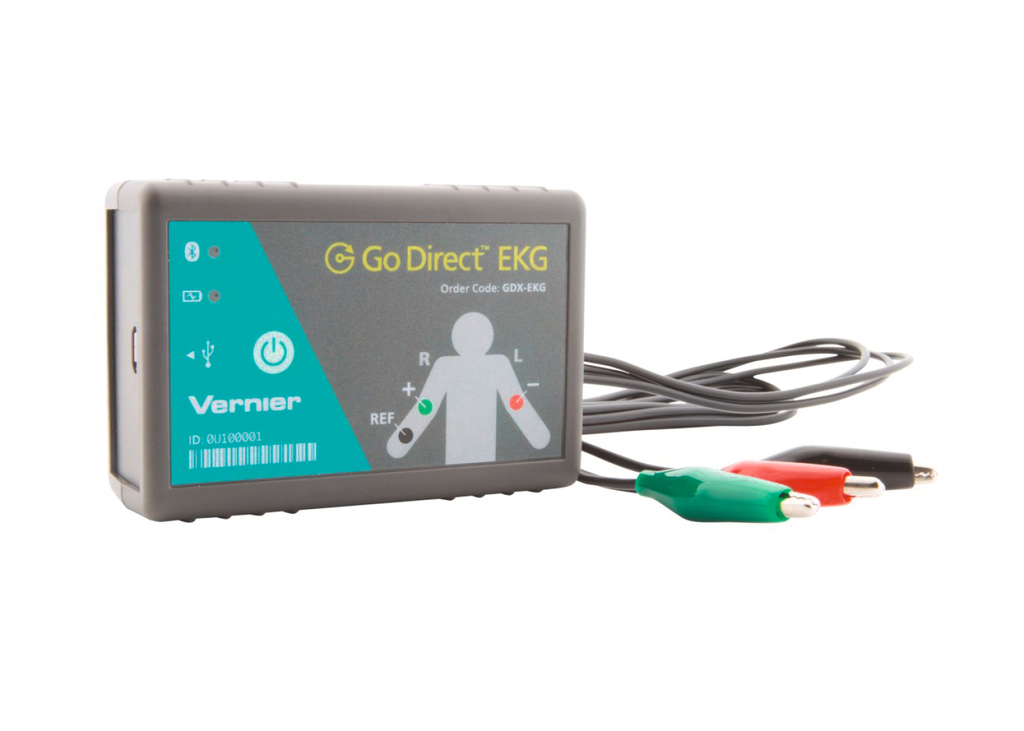

Go Direct® EKG Sensor (GDX-EKG)
Mit dem Go Direct® EKG Sensor (GDX-EKG) von Vernier werden die elektrische Aktivität im Herzen und elektrische Signale, die bei Muskelkontraktionen entstehen, gemessen. Das funktioniert über enie drahtlose Datenübertragung ohne störende Kabel während des Versuches. Der Sensor bietet zwei separate Ausgänge: einen für Standard-EKG-Aufzeichnungen mit drei Elektroden und einen für Oberflächen-EMG-Aufzeichnungen. Auch EMG-Aufzeichnungen können automatisch vom Sensor korrigiert werden.
Typische Versuche sind
Vergleichen und messen Sie die Wellenformen des Elektrokardiogramms (EKG/ECG) der Probanden.
Bestimmen Sie die Herzfrequenz, indem Sie die Anzahl der QRS-Wellenformen in einer Reihe von Elektrokardiogrammen (EKG/ECGs) untersuchen.
Untersuchen Sie die Kontraktionen der Muskeln (EMG) in Arm, Bein oder Kiefer.
Korrelieren Sie Messungen der Griffkraft und der elektrischen Aktivität mit Muskelermüdung.
FÖRDERFÄHIG über den DIGITALPAKT
Technische Daten
Messbereich: ±200 mV
Auflösung: 24 µV
Maximale Abtastrate: 400 Messungen/s
EKG-Kanal-Einstellungen
Hochpass: 0,300 Hz
Tiefpass: 22,5 Hz -3 dB Cutoff mit -80 dB Dämpfung über 50 Hz
EMG-Kanaleinstellungen
Hochpass: 2 Hz
Tiefpass: 29 Hz -3 dB Grenzwert mit -80 dB Dämpfung über 50 Hz
Herzfrequenzermittlung
Messfenster: 6 s
Vorlaufintervall: 1 s
Konnektivität
Kabellos: Bluetooth
Drahtgebunden: USB
