Physik-Experimente zur Elektrik - mit Sockelbausteinen
Schüler-Set Elektrische Grundschaltungen mit Sockelbausteinen

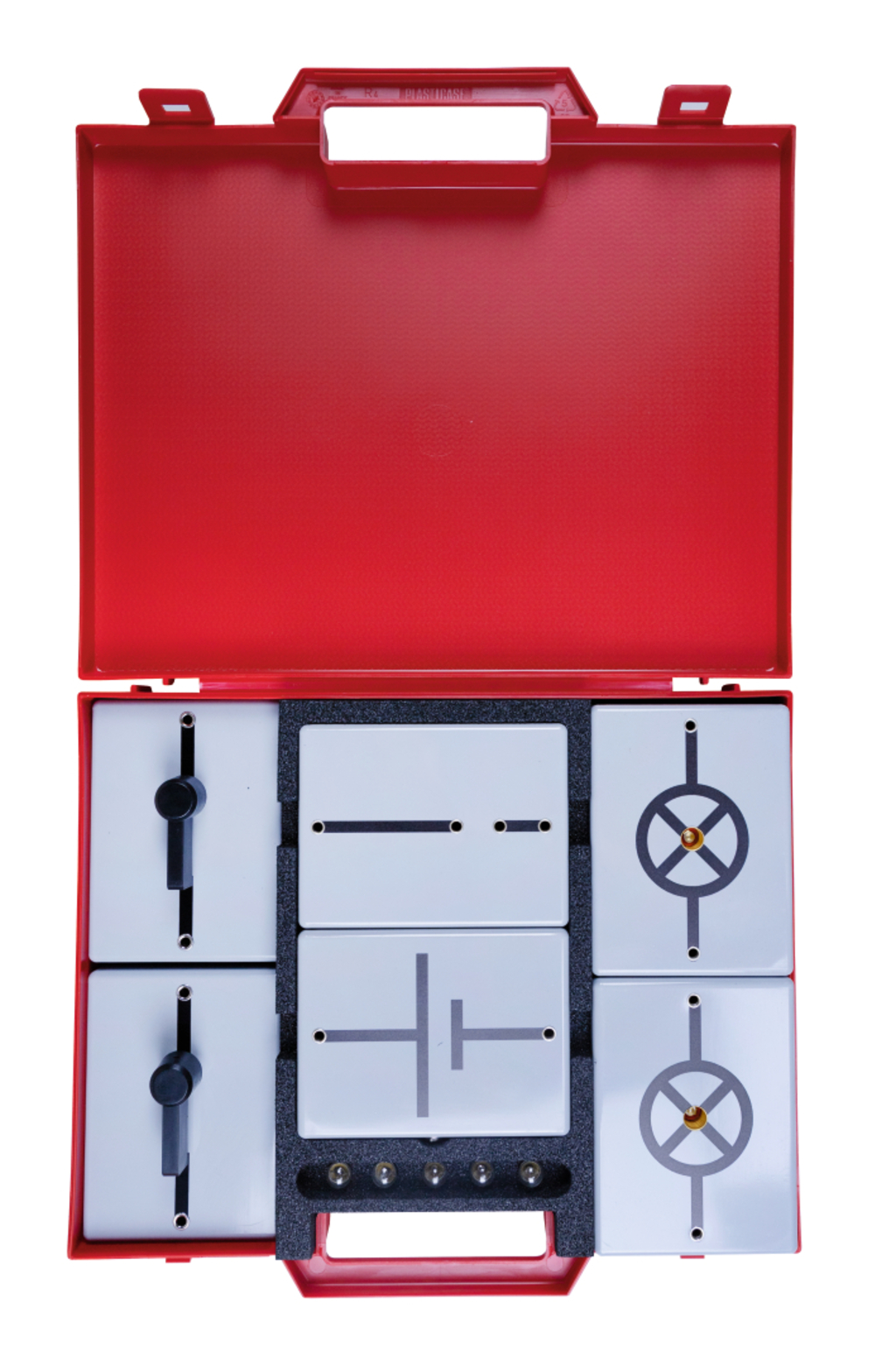

Mit den robusten Experimentiermaterialien in diesem handlichen Koffer können in Ihrem Unterricht alle wichtigen Grundschaltungen der Elektrik dargestellt werden. Die mit den entsprechenden Schaltsymbolen bedruckten Sockelbausteinen schlagen eine wichtige Brücke zwischen Aufbau und Schaltskizze. Dadurch kann eine Lerngruppe (à 2-3 Schülerinnen und Schüler) alle Grundschaltung der Elektrik selbstständig untersuchen. Zudem ermöglicht der Batteriesockel einen Einsatz außerhalb des Fachraums.
Dieses Schüler-Set können Sie auch zur Demonstration der Grundschaltungen nutzen. Alle Sockelbausteine sind magnethaftend und so für einen störungsfreien Aufbau an magnethaftenden Flächen geeignet.
Besonderheiten
- Die Spannungsversorgung ist variabel mit Batterien oder Netzgerät möglich.
- Mit den enthaltenen Graphitstiften können für Untersuchungen zum Widerstand die Drähte direkt im Heft eingezeichnet und gemessen werden.
- Elementare Größen wie Spannung, Strom und Widerstand sind zusätzlich durch aufwändige Illustration als Blick in den Leiter verständlich erklärt.
Begleitmaterial
- Alle Schülerarbeitsblätter auch als editierbare Wordversion zum kostenlosen Download
- Handreichung mit:
- Hilfekarten zu Schaltzeichen und zum Anschuss von Messgeräten,
- 10 Stationen zu Schaltungen im Haushalt,
- Zusatzaufgaben, wie z. B. Knobeln zu Schaltungen.
Der erste einfache Stromkreis soll aufgebaut werden. Dabei werden die Grundeigenschaften und wichtige Bauelemente kennengelernt.
Die Leitfähigkeit verschiedener Materialien und Gegenstände wird qualitativ untersucht.
Die Reihen- und die Parallelschaltung werden qualitativ anhand der Helligkeit von Lampen untersucht. Das Experiment bildet die Grundlage für logische Schaltungen und Messungen in verzweigten und unverzweigten Stromkreisen.
Die beiden einfachsten logischen Schaltungen sollen selbständig erarbeitet werden. Sie dienen auch als Vorbereitung für die Haushaltsschaltungen.
An neun verschiedenen Stationen sollen einfache elektrische Schaltungen aus der Praxis nachgebaut werden. Der Schwerpunkt liegt dabei auf der mehrfachen Anwendung von Reihen- und Parallelschaltungen von Schaltern und Lampen.
In einem einfachen Stromkreis wird die Stromstärke an verschiedenen Stellen gemessen.
Die Kennlinie einer Glühlampe und eines Ohm’schen Widerstandes werden gemessen und ausgewertet.
In dem Experiment wird untersucht, welche Faktoren außer der Temperatur einen Einfluss auf den Widerstand eines Drahtes haben. Dabei werden anstatt eines Drahtes Graphitlinien auf herkömmlichem und somit schlecht leitendem Papier untersucht.
Die Kirchhoff’schen Gesetze werden durch die Messung von Spannung und Stromstärke und der Berechnung des Widerstandes exemplarisch hergeleitet.
Mehrere Knobelaufgaben regen zum Denken an. Die Begriffe Reihen- und Parallelschaltung werden geübt und Kompetenzen beim Bau von elektrischen Stromkreisen gefestigt.
In einer Reihenschaltung mit zwei Lampen wird die Spannung zwischen verschiedenen Stellen gemessen und ausgewertet.
Die elektrische Leistung wird anhand der Helligkeit von Lampen untersucht und dabei die Proportionalität zu Stromstärke und Spannung entdeckt.
- 2 × Baustein Ein/Ausschalter, magnethaftend
- 2 × Baustein Glühlampenfassung E10, magnethaftend
- 1 × Baustein Stromversorgung, magnethaftend
- 5 × Exp. Kabel schwarz, 10 cm
- 2 × Exp. Kabel schwarz, 25 cm
- 1 × Fassung E 10 auf 19-mm-Steckelement
- 1 × Glühlampen E10/2,5V/0,2A, klar, Packung 10 Stück
- 1 × Graphitstift, 8B Härtegrad
- 1 × Hebelschalter-Arm auf Steckerstift
- 2 × Krokodilklemme mit 4mm-Stecker
- 1 × Kunststoffkoffer R4 320/245/50 mm
- 1 × Leuchtdiode a.St., rot
- 1 × Mignonbatterie, 1,5 V, Alkaline, Satz 4 Stück
- 1 × Schalterkontakt auf Steckerstift
- 1 × Widerstand a.St. 100 Ohm, 1 Watt
- 1 × Widerstand auf Steckelement 10 Ohm
- 1 × Faltkarton Päckchen, lang 360/265/110
- 1 × Schaumstoffeinsatz 320/240/45 mm
- 1 × Stecksockel für Baustein Elektrik
| Art-Nr. | Artikel |
Preis
* Preis inkl. MwSt. |
Artikel
in den Warenkorb |
|---|---|---|---|
|
53612
|
Baustein Ein/Ausschalter, magnethaftend | € 51,48 * |
|
|
53616
|
Lampenfassung, E 10, auf Sockel, magnethaftend | € 25,79 * |
|
|
53609
|
Baustein Stromversorgung, magnethaftend | € 37,09 * |
|
|
51636
|
Experimentierkabel, schwarz, 10 cm | € 3,28 * |
|
|
51616
|
Experimentierkabel, schwarz, 25 cm | € 3,78 * |
|
|
52188
|
Fassung, E10, auf Steckelement | € 9,19 * |
|
|
13782
|
Packung Glühlampen, E10/2,5 V/0,2 A | € 6,52 * |
|
|
23110
|
Hebelschalter-Arm auf Steckerstift | € 9,59 * |
|
|
23102
|
Abgreifklemme mit 4-mm-Stecker | € 5,30 * |
|
|
62710
|
Leuchtdiode auf Steckelement, rot | € 15,29 * |
|
|
51904
|
Mignon-(AA)-Batterie LR06, 1,5 V | € 1,79 * |
|
|
23111
|
Schalterkontakt auf Steckerstift | € 8,89 * |
|
|
62902
|
Widerstand auf Steckelement, 100 Ω/1 W | € 10,29 * |
|
|
62872
|
Widerstand auf Steckelement 10 Ohm | € 16,29 * |
|
| Art-Nr. | Artikel |
Preis
* Preis inkl. MwSt. |
Artikel
in den Warenkorb |
|---|---|---|---|
|
54962
|
Digitales Schüler-Amperemeter, 10 A DC | € 82,31 * |
|
|
53172
|
Packung Glühlampen, E10/12V/0,25 A | € 6,30 * |
|
|
54892
|
Mini-Digital-Multimeter | € 19,79 * |
|
|
55262
|
Stromversorgungsgerät, 2 bis 12 V/5 A | € 268,79 * |
|
|
54961
|
Digitales Schüler-Voltmeter, 20 V DC | € 73,39 * |
|
